sps烧结炉放电等离子体效应与快速致密化机理研究

　　1 绪论


　　放电等离子烧结(Spark Plasma Sintering，SPS)自20世纪90年代实现商业化以来，已从一种实验室 curiosities 发展为材料制备的核心装备技术。与热压(HP)、热等静压(HIP)相比，SPS最直观的优势在于工艺窗口的压缩：烧结温度通常比常规烧结低 200～500 ℃，从升温到保温结束的全过程往往只需 5～20 min。


　　这种"低温短时"特性带来了一个其他烧结方法难以企及的能力——在材料完成致密化的同时有效抑制晶粒长大，从而保留纳米晶、非平衡相与亚稳组织。石墨烯增强金属基复合材料、纳米晶硬质合金、透明陶瓷、热电材料等对显微组织极度敏感的体系，都高度依赖这一特性。


　　然而，与工艺应用的繁荣形成鲜明对照的是机理认识的滞后。SPS这一名称本身源于一个假设：粉末颗粒间隙在脉冲电流作用下产生火花放电并激发出高温等离子体，等离子体轰击净化颗粒表面、促进物质迁移。这一假设自Tokita系统阐述以来被广泛引用，却始终缺乏决定性的直接证据。围绕"放电等离子体是否真实存在"的争论延续至今，构成SPS机理研究的核心命题。


　　本文正是在这一背景下，尝试对sps烧结炉中的放电等离子体效应与快速致密化机理进行系统梳理与辨析，厘清哪些机制有实证支撑、哪些仍属推论，并指出后续研究的可行路径。


　　2 sps烧结炉系统构成与放电等离子体产生条件


　　2.1 系统构成与能量注入路径

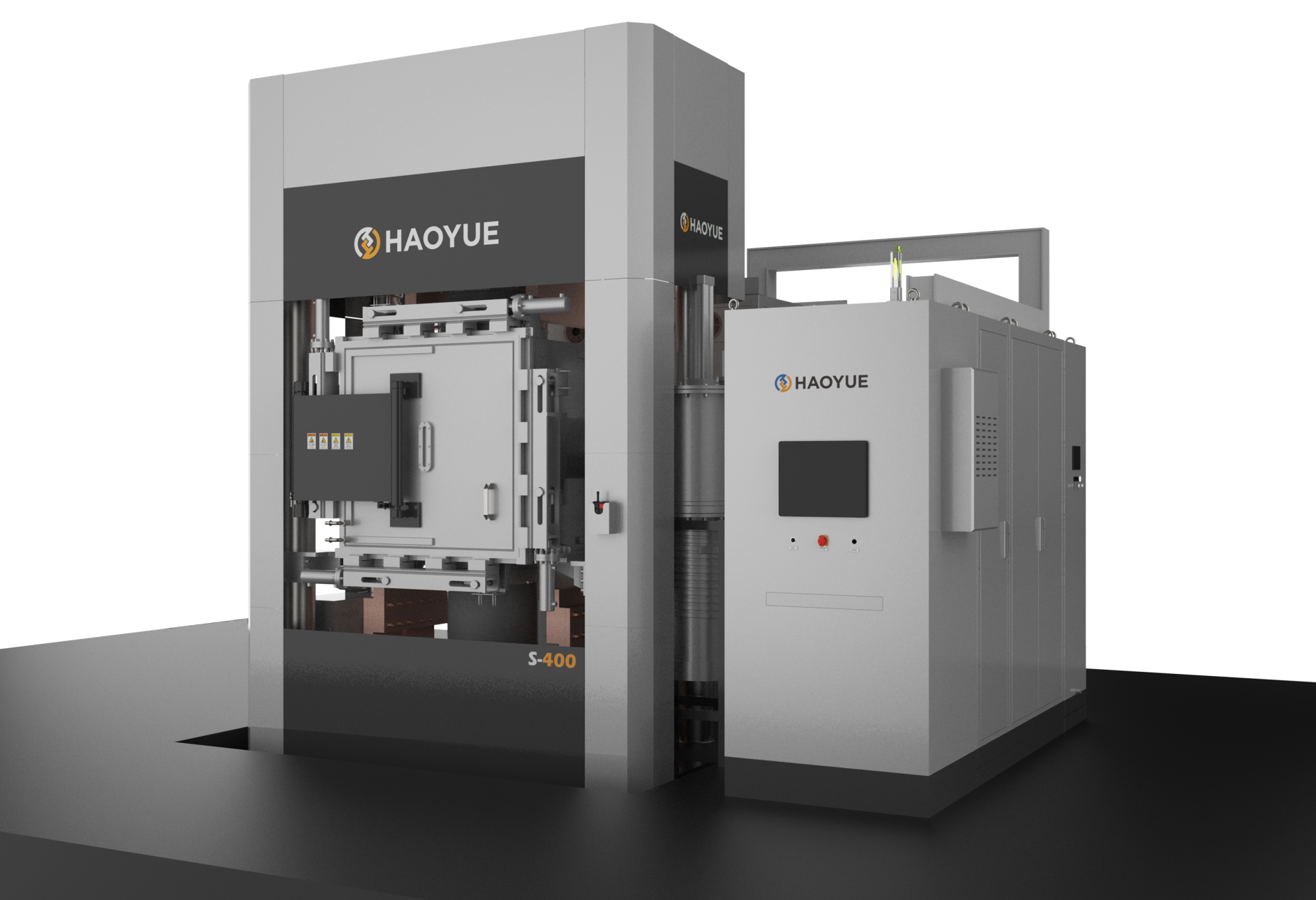

　　一台典型sps烧结炉由五个子系统构成：加压系统(上下压头与液压/伺服加载机构，提供 10～100 MPa 的单轴压力)、脉冲直流电源(低压大电流输出，典型电压低于 10 V，电流可达 1～10 kA，脉冲序列通常为 12 个通电脉冲后接 2 个断电脉冲，单脉冲宽度约 3.3 ms)、真空与气氛腔室(动态真空或惰性气体保护)、导电模具组件(石墨阴模、上下冲头、石墨纸与间隔垫片)以及测控系统(温度、电流、电压、压力与压头位移的同步采集)。

　　能量注入路径是理解机理的关键。脉冲电流自一极压头流入，依次经过上冲头、石墨纸、粉末压坯(对导电粉体而言)、下冲头回到另一极；同时相当一部分电流经由石墨阴模本体旁路流过。因此，模具既是加压容器，又是发热体。对导电粉体，电流直接穿透压坯，形成"内热源"；对绝缘粉体(如Al₂O₃)，电流几乎全部经阴模旁路，样品依靠模具的热传导被"外加热"，二者的温度场形态截然不同。


　　真正决定致密化行为的，是电流在颗粒尺度上的分配。粉末压坯中，颗粒内部电阻远小于颗粒间接触电阻，电流被迫从有限的接触点"挤过"，造成接触颈部的电流密度急剧放大。这是SPS区别于常规电阻加热烧结的物理根源。


　　2.2 放电等离子体产生的理论判据


　　判断颗粒间隙能否形成气体放电，有两个基本判据：


　　其一，帕邢定律（Paschen's law）。​ 气体击穿电压是气体种类、气压与极间距乘积的函数。在SPS所处的真空或低压惰性气氛中，气体分子平均自由程较大，而颗粒间隙尺寸通常在亚微米至数微米量级，二者严重失配，难以满足击穿所需的碰撞电离条件。


　　其二，德拜长度（Debye length）。​ 在典型真空条件下，可维持电荷分离的特征尺度约为 100 μm；而压坯中颗粒间的平均间隙远小于这一长度，意味着在如此狭小的空间内无法建立起维持等离子体所需的电荷分离与鞘层结构。


　　从电压角度看，实测数据同样不利：SPS过程中压头间的电压低于 3 V，对地电位低于 1.5 V，比任何材料任何形式放电所需的燃弧电压低约一个数量级。这些理论判据共同构成了"无等离子体"观点的物理基础。


　　2.3 学术争议的两方证据


　　否定方证据。​ Hulbert等人采用三条独立技术路线对多种粉末(Al、Mg、Zn等导电粉体与Al₂O₃、NaCl等绝缘粉体)进行了系统检测：原位原子发射光谱未捕捉到任何等离子体特征谱线；直接目视观察未发现火花或弧光；超快原位电压测量表明，无论烧结初期还是末期，均不存在放电或电弧的瞬态电压信号。作者据此明确结论——SPS全过程中不存在等离子体、火花或电弧，并特别指出：高频段的信号功率谱呈现白噪声特征，属于电子噪声而非放电。Trzaska等对TiAl粉末的研究、Kieback的综述性批判也持类似立场，后者甚至认为SPS在本质上与热压并无根本区别，唯实质性差异是电流带来的高升温速率。


　　肯定方证据。​ 争议并未就此终结。Zhang等人设计了精巧的验证实验：在石墨压头接触面上均匀铺设约 0.3 mm 厚、平均粒径约 4.5 μm 的导电TiB₂薄层，施加 10 kN 恒定载荷，将脉冲电流在 38 s 内由 0 逐步升至 760 A。结果显示，放电点在电流升至某一阈值后明确出现，约 15 s 后第二个放电点随之出现，直接观测到了火花放电现象，并证实放电可在颗粒间隙中激发超高温等离子体。随后在铜、钛体系中也有类似的显微学证据报道。


　　Omori的折中观点。​ 值得注意的是，Omori等通过对比导电与绝缘粉末的烧结规律提出了一个具有调和性的判断：等离子体效应主要出现在烧结早期——此时粉末堆积体中存在大量间隙，具备放电的空间条件；随着烧结推进、气孔率下降，间隙消失，等离子体生成条件随之丧失；而当绝缘陶瓷的烧结温度接近熔点时，陶瓷与石墨界面处会出现局部熔化区，等离子体现象可能在特定区域再次出现。这一观点意味着等离子体即便存在，也是一种阶段性、局域性现象，而非贯穿全过程的主导机制。


　　本文立场。​ 综合两方证据，较为审慎的表述是：在宏观尺度与常规工艺条件下，不存在持续、弥散的等离子体；但在烧结初期的个别接触点或微间隙处，瞬态微放电在物理上不能排除。无论等离子体是否存在，SPS工艺本身的高效性并未受到质疑。因此，将SPS称为"场辅助烧结技术(FAST)"或"电流活化/辅助烧结(ECAS/EFAS)"，比"放电等离子烧结"在物理上更为严谨。

　　3 放电等离子体效应的多重作用机制


　　若搁置等离子体之争，SPS区别于常规烧结的物理效应可归纳为以下五类，它们共同构成"放电等离子体效应"这一宽泛概念的实际内涵。


　　3.1 焦耳热与接触点局部高温(热效应)


　　这是机理存在性争议最小、权重最高的机制。由于焦耳热功率密度与电流密度的平方成正比，而电流在颗粒接触颈部被高度压缩，颈部成为极度炽热的"热点"。数值模拟与实验研究表明，Mg粉体在烧结过程中颗粒接触点的温度可达 1979 ℃，在低压力条件下该局部高温足以引发熔化甚至蒸发。这种局域高温带来三重后果：在接触点快速形成烧结颈；使表面杂质汽化、氧化膜击穿；在最需要物质迁移的位置创造高的原子迁移率。


　　3.2 表面净化与活化效应


　　SPS对粉体表面的净化能力具有充分的实验支撑。Groza等观察到脉冲电流处理后颗粒间形成了无氧化物的晶界，据此提出脉冲电流具有表面"清洗"效应。纯Mg的SPS研究中，原始粉末表面的致密MgO层在烧结后出现了明显的还原迹象，直接证实了氧化膜的去除。


　　其作用途径有三：一是局部高温使吸附的CO₂、H₂O等气体脱附逸散；二是高能粒子轰击与强电场使表面氧化膜被击穿或还原；三是局部汽化—凝聚过程在颈部形成蒸发—凝固传质，这是SPS区别于普通烧结的重要特征。净化后的新鲜表面具有更高的表面能，为后续扩散提供了热力学驱动力。


　　3.3 电迁移与场致扩散


　　脉冲电流在材料中形成定向电场，带电原子与缺陷受到"电子风"的定向推力，即电迁移(electromigration)效应。这一机制可显著提升原子与空位的迁移能力，加速物质传输。


　　对B₄C基陶瓷的研究提供了定量佐证：研究者建立了考虑颈部实际面积的瞬时电流密度评估模型，发现较高的电流对应较低的位错密度与较低的表观激活能，且致密化机制随电流升高发生转变——由低电流下的原子扩散控制蠕变，转变为高电流下的位错滑移控制机制。这一结果直接说明电流并非仅通过产热起作用，而是实质性地改变了塑性变形与物质传输的通道。


　　3.4 电塑性效应


　　金属粉末在电场作用下表现出屈服强度下降的现象，被称为电塑性(electroplasticity)，由Raichenko与Conrad分别独立研究。在SPS中，电塑性降低了颗粒发生塑性变形与重排所需的应力水平，使得在中等轴向压力下即可实现充分的颗粒屈服与孔隙塌缩，这对低温快速致密化贡献显著。


　　此外，近期研究还指出所谓的布兰利效应（Branly effect）：脉冲电流在预氧化金属粉末中因感应效应可在铜颗粒接触区形成熔化带，从而促进致密化。这类机制表明电流的作用远比"发热"复杂。


　　3.5 脉冲电流的时序效应


　　SPS采用通断交替的脉冲序列(典型为 12:2，即 12 个 3.3 ms 通电脉冲后接 2 个断电周期共 6.6 ms)。这种时序设计具有多重功能：


　　在ON—OFF转换瞬间，接触点或微孔隙中可能产生瞬态微放电，使表面氧化物汽化、杂质局部熔化，改善润湿性与颗粒结合；


　　断电间隙使热量有时间向周围扩散，抑制了灾难性局部熔化与热失控；


　　脉冲参数直接调节表面化学电位，从而调控烧结效率；


　　通断交替使放电部位与焦耳发热部位不断移动，客观上起到了均化烧结的作用。


　　脉冲模式的影响在实验上相当显著：在SiC-ZrB₂复合材料的对比研究中，同为 100 ℃/min 升温、50 MPa、1500 ℃ 保温 5 min 的条件下，仅改变通断序列，12:2 模式获得 0.60% 的显气孔率，而 48:8 与 10:9 模式分别高达 12.28% 与 9.75%。这一结果清楚地表明，脉冲时序不是可忽略的细节参数，而是决定致密化程度的独立控制变量。


　　4 快速致密化动力学


　　4.1 致密化过程的分阶段特征


　　SPS的致密化大致经历三个阶段，但各阶段的相对权重与常规烧结有明显差异：


　　初期——颗粒重排与活化阶段。​ 在压力作用下颗粒发生滑移与重排，堆积密度快速提高；同时脉冲电流净化颗粒表面，接触点数量与面积增加。此阶段也是微放电最可能发生的窗口。


　　中期——颈部形成与快速长大阶段。​ 接触点局部高温主导，颈部以远高于常规烧结的速率长大，压坯开始显著收缩。位移—时间曲线的斜率在此期间达到峰值。


　　末期——孔隙闭合与排除阶段。​ 残余闭孔在压力与扩散共同作用下收缩、球化直至消除。位移曲线趋于水平，收缩速率连续下降——这一"平台"的出现是判断致密化终点的实用判据。


　　4.2 本构描述与激活能分析


　　将SPS等温段视为恒温恒压下的高温蠕变过程，可采用幂律蠕变(power-law creep)本构描述：


　　应变速率与应力的幂次、晶粒尺寸以及温度之间满足 Arrhenius 型关系，其中温度项含有表观激活能 Q。传统方法通过大量探索性实验测定 Q，存在工作量大、多机制叠加难以分离的困难。


　　新近提出的方法将金属的应力—温度机制图与幂律蠕变方程相结合：先由机制图确定给定应力—温度条件下所处的蠕变区间，再据此精确锁定主导机制并计算激活能，显著减少了实验工作量。以纯钛粉体为对象的验证表明，提高脉冲电流频率可降低粉末的表观激活能——这为电流的非热效应提供了直接的定量证据。


　　4.3 电流密度对机制转变的调控


　　电流密度是比"烧结温度"更具本质性的控制变量。前述B₄C研究揭示的机制转变(原子扩散控制蠕变 → 位错滑移控制)表明，存在一个临界电流密度区间：低于该区间时，致密化由热激活的扩散过程主导；高于该区间时，位错运动与电塑性变形接管，激活能下降，致密化速率显著提升。


　　这一转变对工艺设计具有重要启示：提高升温速率与提高电流密度并不等价。升温速率改变的是热历史，而电流密度改变的是物质传输机制本身。这解释了为何在相同温度—压力—时间条件下，仅改变脉冲模式或装料截面(即改变电流密度)就能得到差异极大的致密度。


　　4.4 晶粒长大抑制的热力学—动力学解释


　　SPS能够"低温短时"实现高致密的根源，在于利用了致密化与晶粒长大对温度响应的速率差异。表面扩散与晶界扩散在较低温度下即已激活，足以驱动致密化；而晶粒长大依赖的晶界迁移需要更高的激活能与更长的保温时间。SPS的高升温速率使压坯迅速穿过低温粗化区，在完成致密化后立即终止，从而绕开了常规烧结中"致密化与晶粒长大同步进行"的困境。


　　对纳米晶材料而言，这一"动力学窗口"尤为关键——升温速率越高，越有利于在晶粒显著长大之前完成致密化。这也是SPS制备纳米晶块体材料几乎不可替代的原因。


　　5 温度场不均匀性与模具结构效应


　　5.1 内外热源差异导致的温差


　　SPS的温度场不均匀性是制约其放大应用的核心工程问题，其物理根源在于电流分配与热传导的耦合：


　　导电粉体：电流直接穿透压坯，形成内热源，样品芯部温度可能高于模具外表面所测温度；但电流在靠近模壁处更为集中，导致径向温度分布复杂。


　　绝缘粉体：热量全部由石墨阴模传导而来，必然形成"外热内冷"的径向温度梯度，且升温速率越高、样品尺寸越大，芯部与模具表面的温差越大。


　　有限元模拟一致表明，样品芯部与阴模表面的温差取决于粉体压坯的导热系数、烧结时间与输入功率；高功率输入与低导热粉体都会放大温度梯度。这意味着实验中以模具外表面热电偶或红外测温仪读数作为"烧结温度"，与样品真实温度之间存在系统性偏差，在不同材料间进行工艺对比时必须谨慎。


　　5.2 接触电阻与局部过热


　　模具组件之间的宏观接触(macrocontact)与电流收缩(macroconstriction)电阻，是SPS中重要的附加热源。初期水平宏观接触可显著热于粉末，充当外部热源向压坯传热；靠近电极一侧的垫片间接触最为活跃，建立起驱动轴向热流的主温度梯度。


　　这种由接触电阻主导的加热方式既是SPS超快升温速率的来源，也直接导致了密度与显微组织的空间不均匀性。工程实践中常见的压头过热、垫片烧损等问题，正是接触电阻局部集中的表现。Giuntini与Olevsky等建立了电—热—力—致密化全耦合的三维有限元框架，通过改变过渡垫片的级数与半径序列，识别温度峰值的位置与出现时刻，并据此提出了可避免局部过热的模具构型优化方案。


　　5.3 均温化的工程措施


　　针对温度不均匀性，已验证有效的措施包括：


　　模具部分隔热优于隔热——对阴模实施部分热绝缘，在降低径向温度梯度方面的效果优于常规的整体包覆隔热；


　　控制阴模的轴向位移——通过有意识地偏移阴模位置，可有效削弱样品内的轴向温度梯度；


　　二者结合可将样品内的温度不均匀性降至低；


　　合理设计过渡垫片序列以分散接触电阻热源；


　　在粉末与模具之间设置石墨纸以改善电—热接触，必要时采用Ta箔阻隔并防止液相侵蚀模具。


　　6 关键工艺参数的影响规律


　　基于上述机理分析，各工艺参数的作用可归纳如下：


　　烧结温度：显著的控制变量。在ZnO压敏电阻的Taguchi优化中，温度对非线性系数变化的贡献约占 52%，远高于保温时间与压力。温度一般取材料熔点的 70%～90%。


　　升温速率：典型 50～500 ℃/min，最高可达 1000 ℃/min。提高升温速率有利于抑制晶粒长大，但会放大温度梯度，需在"组织细化"与"温度均匀"之间权衡。


　　轴向压力：通常 10～100 MPa，常采用分段加载以配合颗粒重排。压力提高可降低所需烧结温度，但过高会导致开裂与应力分布不均。


　　保温时间：多为 1～30 min。SPS的优势恰在于极短的保温窗口，延长保温往往只带来晶粒长大而无致密化收益。


　　脉冲序列：12:2 是设备厂商推荐的商用标准，但 48:8、10:9、80:40 等模式在不同体系中各有最优区间，其影响机制是电流密度与时序效应的叠加。


　　电流密度：本质性控制变量，决定表观激活能与主导机制。在模具截面放大时须特别注意保持电流密度而非总电流恒定。


　　气氛与真空度：影响表面氧化膜状态与放电条件，是等离子体能否生成的边界条件之一。


　　7 数值模拟与实验表征方法


　　7.1 多物理场耦合建模


　　SPS建模已从早期的单一热电耦合，发展到电—热—力—扩散的多场全耦合。主流框架采用有限元方法求解电流连续性方程、含内热源的瞬态导热方程、力学平衡方程与致密化本构的耦合系统，材料的热物性与电学参数均按温度相关函数输入。


　　这类模型的工程价值已在模具过热诊断与构型优化中得到验证，也为难以直接测量的样品内部温度场提供了可靠的反演手段。然而，现有模型普遍将接触电阻处理为集总参数，且不同模型的预测精度对接触热阻、石墨纸界面状态等参数高度敏感。


　　7.2 关键表征手段


　　位移—温度—电流同步记录：压头位移曲线及其导数是判断致密化阶段与终点的核心依据，收缩速率的持续下降标志着进入末期。


　　原位电压与电流测量：超快原位电压测量是判别放电与否的直接手段。


　　原位原子发射光谱：检测等离子体特征谱线的金标准。


　　可控对照实验：将导电粉体与绝缘粉体在相同的温度—压力—时间程序下对比，或引入绝缘隔离层阻断电流通路，是分离"热效应"与"非热效应"的经典设计。


　　组织与性能反演：通过致密度分布、晶粒尺寸径向分布反推温度场，是间接但实用的验证手段。


　　8 结论与展望


　　主要结论：


　　SPS工艺中不存在宏观尺度上持续、弥散的等离子体。原位光谱、超快电压测量与目视观察三项独立证据一致否定了放电与电弧的存在，帕邢定律与德拜长度判据也给出了理论支撑。但在烧结初期的个别接触点，瞬态微放电不能被排除，TiB₂薄层实验提供了直接观测证据。等离子体若存在，应是阶段性、局域性的，而非主导机制。


　　SPS的快速致密化源于五类机制的协同：接触点局域化焦耳热、表面净化与活化、电迁移与场致扩散、电塑性效应、脉冲时序效应。其中焦耳热局域化权重最高，而电迁移与电塑性提供了不可替代的非热贡献。


　　电流密度而非温度是更具本质性的控制变量。提高电流密度可降低表观激活能，并使致密化机制由原子扩散控制蠕变转变为位错滑移控制；脉冲频率的升高同样降低激活能。


　　温度场不均匀性是SPS放大应用的核心瓶颈，其根源在于导电与绝缘粉体的内外热源差异以及模具接触电阻的局部集中。部分隔热结合阴模位置调控是已验证的有效均温化手段。


　　研究展望：


　　原位定量表征仍是最紧迫的缺口。​ 现有证据多为"有或无"的定性判断，缺乏对微放电能量、持续时间、空间密度的定量测量。发展高时间分辨的原位诊断技术是终结争议的途径。


　　建立电—热—力—扩散全耦合且含真实接触电阻的模型。​ 当前模型对接触界面参数高度敏感，需发展可独立标定接触电阻的实验方法与本构描述。


　　从"工艺参数优化"转向"电流密度—温度—压力"三维机制图构建。​ 类似应力—温度机制图的框架，已有学者将其引入激活能测定，值得推广为SPS工艺设计的通用工具。


　　放大效应与多件同炉烧结。​ 大尺寸模具下的电流密度分布、温度均匀性与组织一致性问题，是SPS从实验室走向工业量产的最后一公里。
